DEPOSE

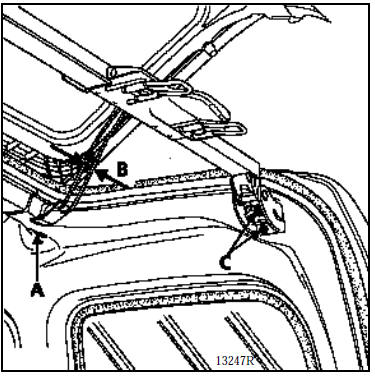

Déposer l’obturateur et l’écrou de fixation (A).
Dégager la tringle (B) de son logement.
Déposer les fixations de la traverse (C).
REPOSE
Repose en sens inverse de la dépose et se reporteru au chapitre 40 (jeux des ouvertures), afin d’effectuer correctement les réglages.
REGLAGE
Seul le réglage des jeux périphériques est possible par le jeu des fixations de charnières sur pavillon.
Hayon arrière
DEPOSE
Après dégarnissage et dépose du câblage électrique, déposer les
équilibreurs puis les vis de fixation (A) dans la traverse arriè ...
Mécanismes et accessoires
ECLATE
...
D'autres materiaux:
Calculateur
BRANCHEMENT
-<- Alimentation calculateur
----- Masse calculateur
----- Masse capteurs
-->- Alimentation potentiomètre levier
-->- Commande électrovanne EGR
-->- Commande correcteur d’avance
-<-- Signal ...
Réglage de la porte coulissante
Jeux d’ouvertures :
= 4,5 mm
= 4 mm
= 4 mm
= 6 mm
Régler en hauteur le support inférieur de façon à obtenir les
jeux B et D.
Régler le support supérieur de fa&c ...
Fiche XR25
PRESENTATION DE LA FICHE XR25 N° 60 COTE 1/2
PRESENTATION DE LA FICHE XR25 N° 60 COTE 2/2
SYMBOLISATION DES BARREGRAPHES
DE DEFAUTS (toujours sur fond coloré)
Si allumé,
signale un défaut sur le produit diagnostiqué. Le texte associé définit l ...
