DEPOSE

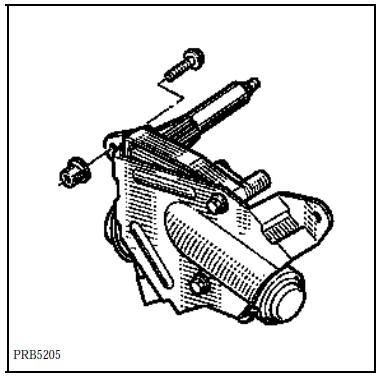

Après dépose de la garniture et du bras d’essuie-vitre,

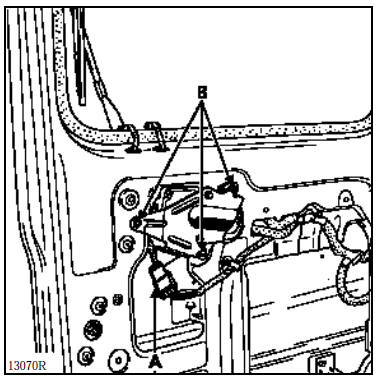

Portes battantes

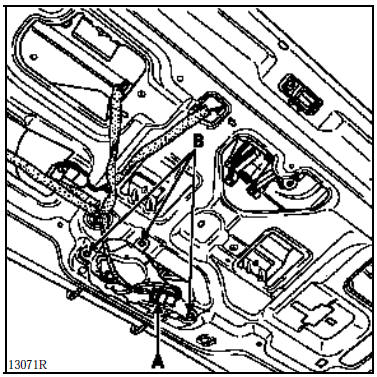

Hayon
déposer les vis de fixation (B).
Déconnecter le faisceau électrique (A).
Serrure de porte arrière
DEPOSE
Après dépose de la garniture et de l’ensemble d’essuie-vitre,
déposer les vis de fixation.
Dégrafer les câbles de commande des verrous haut et bas. ...
Joint de vilebrequin côté distribution
Moteur D7F
REMPLACEMENT
DEPOSE
Déposer la courroie de distribution (voir chapitre 11 "Courroie de distribution").
Pour déposer le joint de vilebrequin, utiliser le Mot. 1374.
Visser le corps de l’outil dans le joint par l’écrou (1) puis agir sur la vis ...
Schéma électrique
MOTEUR D7F
MOTEUR F8Q
MOTEUR E7J
MOTEURS D7F/F8Q et E7J
120 Calculateur injection
171 Embrayage conditionnement d’air
206 Manocontact de commande d’air
225 Prise diagnostic
234 Relais groupe motoventilateur
236 Relais pompe carburant
248 Thermocontact groupe motoventilateur ...
