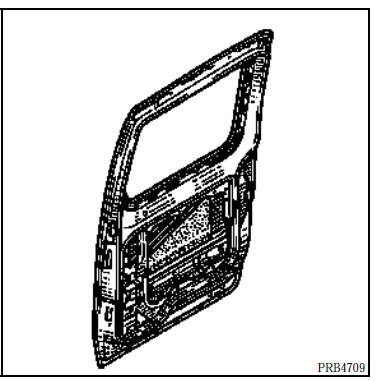

DEPOSE DE LA PORTE COULISSANTE

Déposer :
la butée arrière,

l’axe.

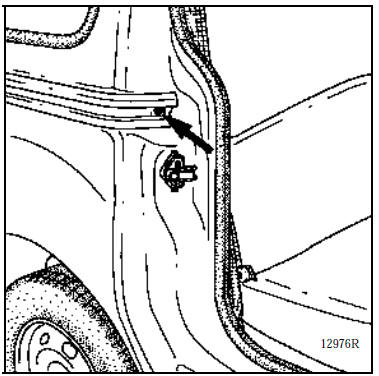

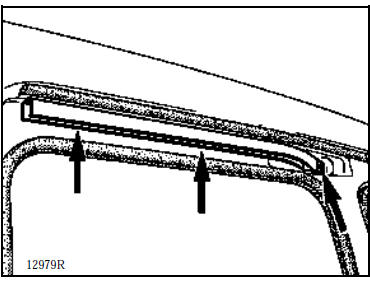

DEPOSE DES FIXATIONS DE GLISSIERE SUPERIEURE

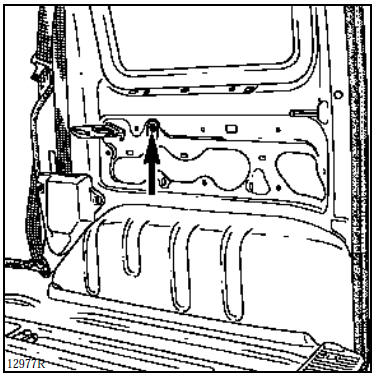

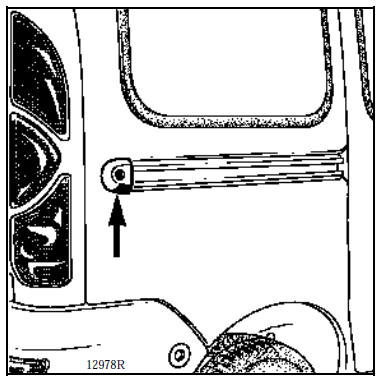

DEPOSE DES FIXATIONS DE GLISSIERE INTERMEDIAIRE

Déposer la garniture intérieure.

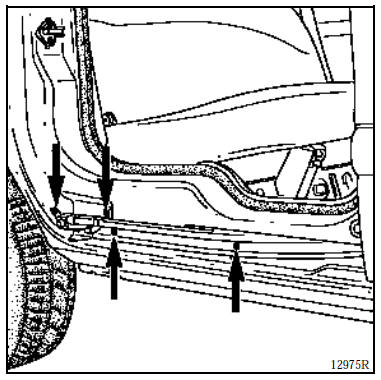

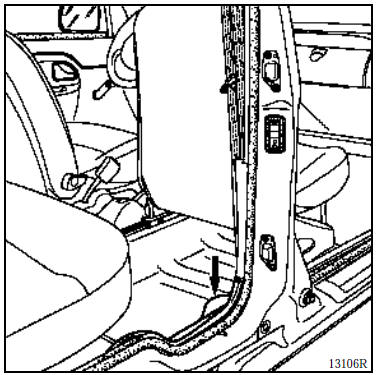

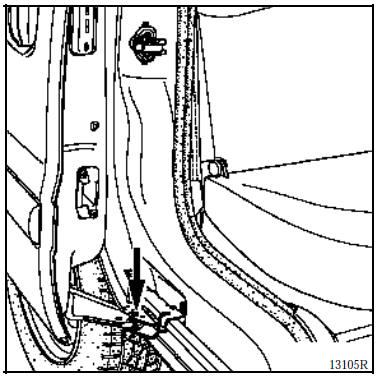

DEPOSE DES FIXATIONS DE GLISSIERE INFERIEURE


Déposer la garniture inférieure suivant version.
REPOSE
Repose en sens inverse de la dépose et se reporter au chapitre 51 - mécanisme de porte coulissante, afin d’effectuer les réglages.
