Revue technique automobile Renault Kangoo: Banc de réparation

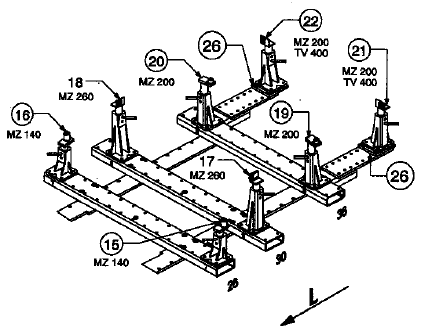

BANC DE REPARATION CELETTE

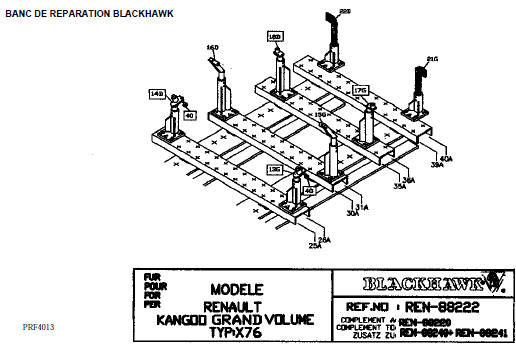

BANC DE REPARATION BLACKHAWK
REFERENCES DES OUTILLAGES SPECIFIQUES
BLACKHAWK

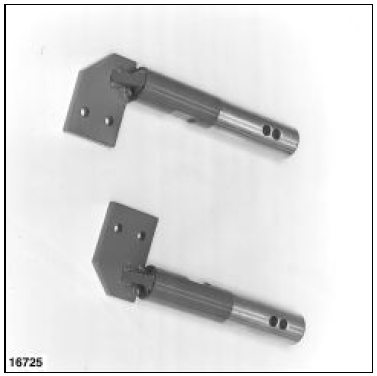

Têtes spécifiques pour Système MS
Commander à : BLACKHAWK S.A.
Centre Eurofret
Rue de Rheinfeld
67100 STRASBOURG
Référence fournisseur : REN 88222

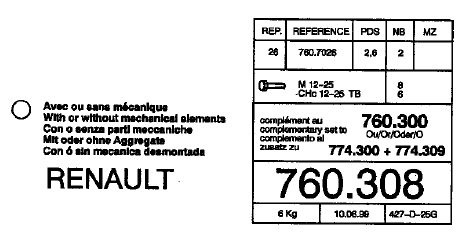

CELETTE

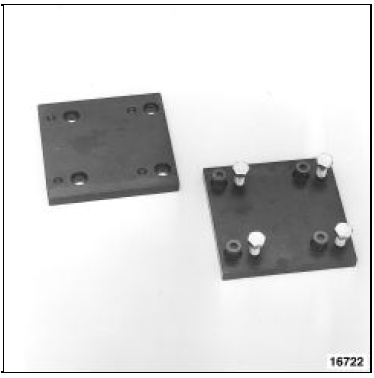

Plaques spécifiques pour Système MS
Commander à : CELETTE S.A.
B.P. 9
38026 VIENNE
Référence fournisseur : 760 308
Outillages et produits spécifiques
COLLAGE DES ELEMENTS RAPPORTES
PRODUITS
Il est IMPERATIF d’assembler les éléments rapportés du KANGOO Grand
Volume avec :
la cartouche de colle
référen ...
