Moteurs D7F / E7J

Moteur D7F

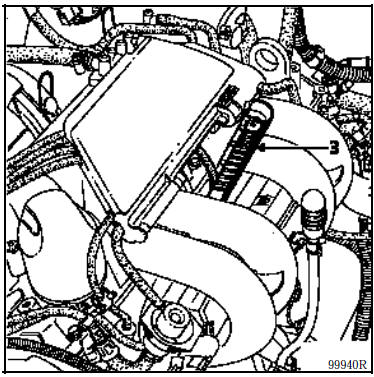

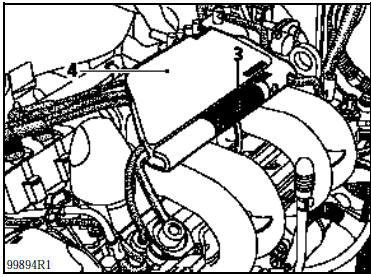

Pour débrancher les fils des bougies, utiliser l’outil (3) incorporé au protecteur plastique (4) sur la culasse.

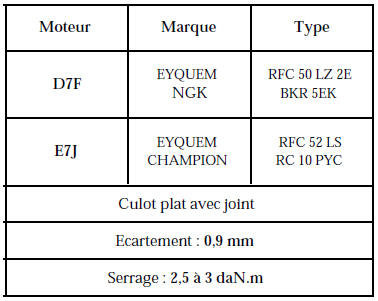

NOTA : pour déposer les bougies, utiliser le coffret Elé. 1382.
Allumage statique
InjectionPoumon de ralenti accéléré
REPOSE ET REGLAGE DU POUMON
Mettre en place le poumon (1) sur la ferrure arrière de la pompe d’injection
(2).
Clipser l’agrafe de maintien (3) sur le poumon.
Mettre en place l’arrêt de câble (4) sur le câble.
Positionner le serre-câbles sur le câbl ...
Ensemble des lignes
PRESENTATION DES LIGNES D’ECHAPPEMENT ET LOCALISATION DES ZONES DE COUPE
Moteur E7J
Moteur D7F
Pot de détente
Silencieux
Pot catalytique
ZC Zone de coupe de la ligne
PRESENTATION DES LIGNES D’ECHAPPEMENT ET LOCALISATION DES ZONES DE COUPE
Moteur F8Q
Pot cata ...
Compensateur de freinage
Ces véhicules sont équipés de compensateur de frein asservi à la charge.
La lecture de la pression s’effectue en X, par comparaison entre la pression
sur les roues arrière et une pression donnée sur les roues avant.
Ce compensateur double possède ...
