INTRODUCTION
Le remplacement de cette pièce peut être effectué de deux façons :
Fermeture de longeron avant complète.

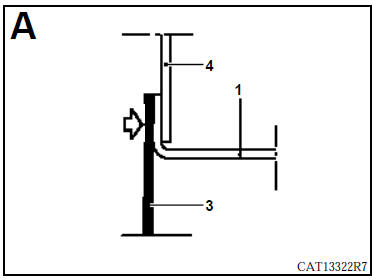

Fermeture de longeron avant partielle (voir coupe dessin ci-dessous).
Cette opération est réalisée par un redressage ou un remplacement du longeron avant. Elle est complémentaire à la traverse inférieure extrême avant et au passage de roue.
En conséquence, les liaisons avec ces pièces ne seront pas prises en considération, elles seront traitées dans leur chapitre respectif.
COMPOSITION DE LA PIECE M.P.R.
Pièce seule
LISTE DES LIAISONS :
Longeron avant partie avant
Support avant de berceau avant
PIECES CONCERNEES (épaisseur en mm) :
Longeron avant partie avant 1,5
Support avant de berceau avant 1,2
Fermeture de longeron 1,2
Renfort de support avant de berceau avant 1
Schéma de principe général des circuits de freinage
NOTA : le schéma suivant est un schéma de principe général ; il ne
faut en aucun cas le prendre comme référence pour les piquages et l’affectation
des circuits. Lors du remplacement d’un des éléments constitutifs du circuit de
freinage d ...
Désignation des pièces
STRUCTURE SUPERIEURE
Pavillon rapporté
Traverse arrière de pavillon
Panneau d’aile arrière (version tôlée et vitrée)
Gouttière de panneau latéral support de feux
Panneau latéral rapporté ...
Traverse extrême arrière
INTRODUCTION
Le remplacement de cette pièce est une opération complémentaire
au remplacement de la jupe arrière pour un choc arrière.
Il est impératif de remplacement les allonges de longeron (11) et (12) qui seront
à commander séparé ...
