INTRODUCTION
Le remplacement de cette pièce peut être effectué de deux façons :
- Remplacement complet, complémentaire au panneau latéral avec doublure.

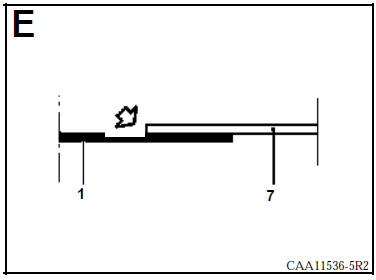

- Remplacement partiel, complémentaire à la jupe arrière et traverse extrême arrière (voir coupe du dessin ci-dessous).
Dans l’opération décrite, ci-après, vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.
Les informations concernant les autres pièces seront traitées dans leur chapitre respectif.
COMPOSITION DE LA PIÈCE M.P.R.
Pièce assemblée avec :
allonge de panneau latéral,
support de feux avec goujons et écrous soudés,
contre-lame de bouclier,
renfort d’équilibreur de hayon,
écrous soudés,
renfort de charnière supérieure.
LISTE DES LIAISONS :
Gouttière supérieure de panneau
Doublure de panneau latéral
Plancher arrière
Traverse extrême arrière
Doublure de brancard de pavillon
Pavillon
PIECES CONCERNEES (épaisseur en mm) :
Gouttière de panneau latéral support de feux 1,5
Gouttière supérieure de panneau 1,2
Doublure de panneau 0,7
Plancher arrière 0,8
Traverse extrême arrière 1,02
Brancard de pavillon 0,7
Pavillon 0,7
Passage de roue 1
Panneau latéral 1
Allonge de panneau d’aile arrière 1
1 - REMPLACEMENT COMPLET
2 - REMPLACEMENT PARTIEL
Vue après découpe.
Longeron avant partie avant
INTRODUCTION
Le remplacement de cette pièce peut être effectué de deux façons
:
Longeron avant partie avant complète.
Longeron avant partie avant partielle (coupe à effectuer
avant le support avant de berceau), voir dessin ci-ap ...
Effets client (version essence)
CONSIGNES Ne consulter ces effets client qu’après un contrôle
complet à la valise XR 25
Arbre de Localisation de Pannes (version essence)
ALP 1 PAS DE COMMUNICATION VALISE XR25/BOITIER ELECTRONIQUE
CONSIGNES Les lignes K et L sont partagées entre plusieurs
calcu ...
Pare-soleil / Miroirs
Pare-soleil avant
Abaissez le pare-soleil 1.
La pince peut accueillir des tickets d’autoroute.
Miroir de courtoisie 2
Miroir de courtoisie 2
Miroir de courtoisie 2 (côté passager)
Lorsque le pare-soleil est équipé d’un miroir de courtoisie, celui-c ...
