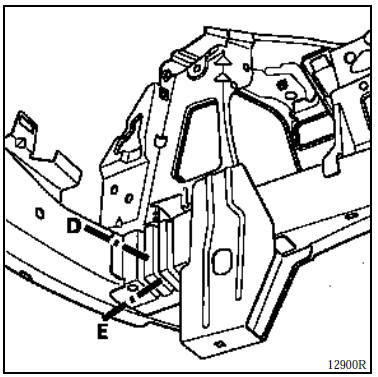

INTRODUCTION
Le remplacement de cette pièce est une opération de base pour une collision avant.
L’utilisation du banc de réparation n’est pas indispensable, sous réserve que les longerons n’aient pas été affectés par le choc.
COMPOSITION DE LA PIECE M.P.R.
Pièce assemblée avec :
fermeture,
anneau d’arrimage,
renfort sur traverse inférieure extrême avant (côté gauche).
LIAISONS AVEC :
Côté d’auvent
Passage de roue avant droit
Longeron
Fermeture de longeron
PIECES CONCERNEES (épaisseur en mm) :
Traverse inférieure extrême avant 1,5
Support d’articulation de capot 1,5
Renfort cloison de traverse 1,5
Côté d’auvent 1
Passage de roue avant droit 0,8
Longeron avant partie avant 1,5
Fermeture de longeron 1,2
Anneau d’arrimage 2,5
Côté droit
Côté gauche
