DEPOSE

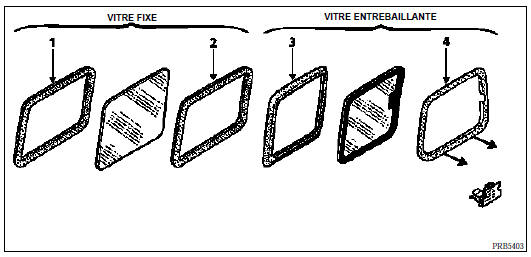

VITRE FIXE
Déclipser l’enjoliveur extérieur (1).
Déchausser le joint intérieur (2).
VITRE ENTREBAILLANTE
Déclipser l’enjoliveur extérieur (3).
Dégrafer l’enjoliveur (4).
Découper le cordon de mastic colle.
REPOSE
Chausser ou clipser l’enjoliveur extérieur avant de coller la vitre ou l’ensemble cadre/vitre.
Pour la préparation et le collage se reporter à la Note Technique 371A.
Vitrage
Vitre latérale fixe ou mobileTableau de bord
DEPOSE-REPOSE
Débrancher la batterie.
Démonter :
les deux vis (A) et déposer la demi-coquille supérieure,
les quatre vis (B) et les deux vis (C).
Déposer la visière de planche de bord.
Démonter les quatre vis (D) et d&eacut ...
Traverse avant de pavillon
INTRODUCTION
Le remplacement de cette pièce est une opération complémentaire
au pavillon.
Dans l’opération décrite, ci-après, vous ne trouverez que les descriptions des
liaisons spécifiques à la pièce concernée.
Les informa ...
Réaspiration des vapeurs d’essence
Moteur D7F
SCHEMA FONCTIONNEL DU CIRCUIT
Collecteur d’admission
Absorbeur des vapeurs d’essence (canister)
Electrovanne à commande RCO
Culasse
R Canalisation venant du réservoir
Moteur E7J
SCHEMA FONCTIONNEL DU CIRCUIT
Collecteur d’admission
...
