Revue technique automobile Renault Kangoo: Allonge de panneau latéral

Revue technique automobile Renault Kangoo / Tôlerie / Structure superieure arriere / Allonge de panneau latéral

Le remplacement de cette pièce peut être effectué de deux façons :

  1.  remplacement total complémentaire au panneau latéral,

  2.  remplacement partiel complémentaire à la jupe et à la gouttière de panneau latéral support de feux.

Dans l’opération décrite, ci-après, vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.

Les informations, concernant les pièces dont celleci est complémentaire, seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE M.P.R.

Pièce seule.

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1.  Allonge de panneau latéral 1

  2.  Traverse latérale 1

  3.  Gousset inférieur de feux 1

  4.  Traverse extrême arrière 1,2

  5.  Allonge de panneau latéral de la caisse de base 1

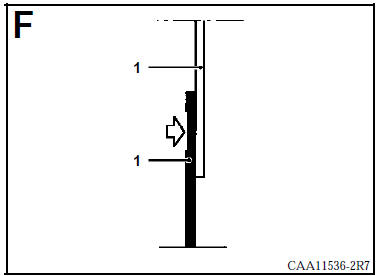

1 - REMPLACEMENT COMPLET

2 - PARTICULARITES DU REMPLACEMENT PARTIELCordon Ø 5 mm

2 - PARTICULARITES DU REMPLACEMENT PARTIEL

Allonge de doublure latérale

    Panneau latéral rapporté
    INTRODUCTION Le remplacement de cette pièce est une opération de base pour un choc latéral arrière. Elle nécessite également le remplacement du pavillon ra ...

    Allonge de doublure latérale
    INTRODUCTION Le remplacement de cette pièce est une opération complémentaire à la gouttière support de feux suite à un choc arrière. Cette opé ...
