Revue technique automobile Renault Kangoo: Contrôle de conformité
CONSIGNES Moteur froid, sous contact
CONSIGNES Moteur chaud au ralenti après au moins un fonctionnement du groupe motoventilateur (conditionnement d’air non sélectionné)

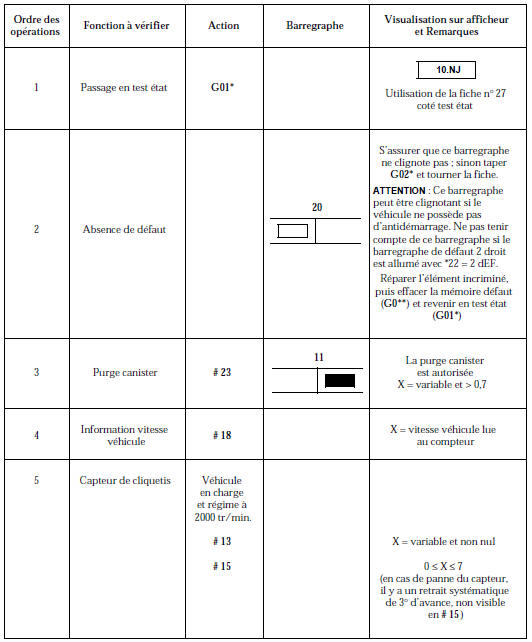

CONSIGNES Contrôle à effectuer durant un essai routier
Aide
Pour une plus grande précision, consulter le chapitre 12
Résistance Injecteur = 14,5 Ω
Résistance moteur pas à pas de régulation ralenti :
A - D= 52 Ω
...
