DEPOSE

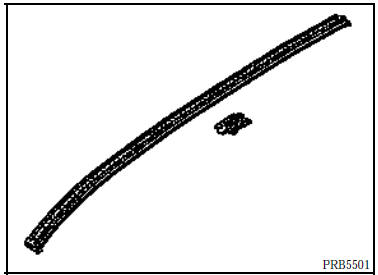

A l’aide d’un tournevis plat, pousser sur la partie (A).
Déclipser la baguette.
NOTA : pour des raisons de compréhension, la baguette est vue de dessous.
REPOSE
Engager l’agrafe sur la patte de maintien (B).
Clipser l’agrafe.
Positionner la baguette et la clipser.
Pour la version avec girafon, il sera nécessaire de couper la partie (C), de la baguette, suivant la dimension ci-dessous :
C = 610 mm
Schéma électrique
MOTEUR D7F
MOTEUR F8Q
MOTEUR E7J
MOTEURS D7F/F8Q et E7J
120 Calculateur injection
171 Embrayage conditionnement d’air
206 Manocontact de commande d’air
225 Prise diagnostic
234 Relais groupe motoventilateur
236 Relais pompe carburant
248 Thermocontact groupe motoventilateur ...
Ordinateur de bord
Afficheur
Touche de mise à zéro de l'ordinateur
de bord
Mise à zéro automatique
La mise à zéro est automatique
lors du dépassement de la capacité
d’une des mémoires.
3 Touche de sélection de l’affichage
...
Panneau d’aile arrière rapporté
INTRODUCTION
Le remplacement de cette pièce est une opération de base pour un
choc latéral arrière.
Elle nécessite également le remplacement du pavillon rapporté Grand Volume, celui-ci
étant collé par-dessus, au niveau de leur accost ...
