INTRODUCTION
Le remplacement de cette pièce est une opération complémentaire au remplacement de la jupe arrière.
Elle peut s’effectuer de deux façons :

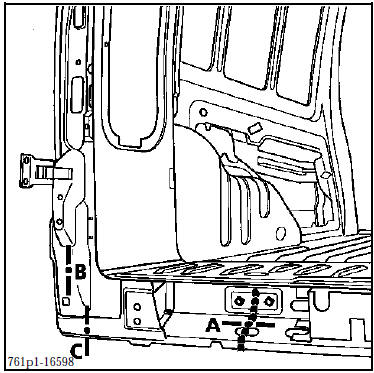

Coupe 1 commander une demi-traverse droite ou gauche,
Coupe 2 commander les deux demi-traverse puis les assembler en (A) ou en
(B).
Pour cette opération, l’utilisation du banc de réparation est indispensable.
L’opération de décollage devra être effectuée en dernier, lorsque toutes les autres liaisons auront été dégrafées.
Dans l’opération décrite, ci-après, vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.
Les liaisons associées aux pièces complémentaires ne sont pas prises en considération. Celles-ci seront traitées dans leur chapitre respectif (se reporter au sommaire).
COMPOSITION DE LA PIECE M.P.R.
Pièce assemblée avec :
traverse extrême arrière,
allonge inférieure centrale,
absorbeur de support de gâche,
allonge inférieure latérale,
traverse latérale,
renfort de traverse latérale,
absorbeur de contre-lame.

PIECES CONCERNEES (épaisseur en mm) :
Gouttière de panneau latéral support de feux 1,5
Gousset inférieur de feux 1
Renfort de traverse latérale 1
Traverse extrême arrière 1,2
Traverse latérale 1
Allonge de panneau latéral 1
Allonge de plancher arrière 0,8
Allonge inférieure centrale 1
Jupe arrière de la caisse de base 1
PARTICULARITE DU REMPLACEMENT SUIVANT COUPE 1





















J = deux vis hexagonales Ø 8 mm








PARTICULARITE DU REMPLACEMENT SUIVANT COUPE 2


L = deux vis hexagonales Ø 8 mm














Allonge de plancher arrièreBarres de toit
Pour mettre les barres en position transversale
Déclippez les leviers 1.
Levez suffisamment les barres pour qu’elles puissent pivoter
(figure A).
Verrouillez les barres en position transversale (figure B).
Assurez-vous de leur bon verrouillage.
Mas ...
Attelage
A = 776,5 mm.
Charge admise sur le point d’attelage, masse maxi. remorque freinée
et non freinée : reportezvous au chapitre 6, paragraphe « Masses ».
Pour le montage et les conditions d’utilisation, consultez la notice de
montage de l’équipement.
Il est conseill ...
Porte avant
DEPOSE
Débrancher la connectique du câblage de porte en poussant le clips
vers le haut.
Déposer la vis du tirant de porte (A).
Extraire les axes de charnière de porte à l’aide de l’outil Car.
1415 référence M.P.R. 00 00 141 500 (op ...
