DEPOSE

DEPOSE

Mettre le véhicule sur un pont deux colonnes.

Déposer les deux roues.

Déposer les écrous de fixation de la barre antidevers sur les bras inférieurs.

Dégager la barre anti-devers vers le bas.

Déposer :

  • l’écrou et la clavette sur le porte-fusée,
  • les deux boulons de fixation du bras sur le berceau,
  • le bras.

REPOSE

REPOSE

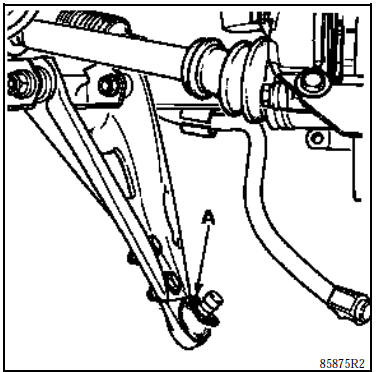

NOTA : s’assurer de la présence de la rondelle plastique ( A ) de protection sur l’axe de la rotule inférieure.

Reposer :

  • le bras,
  • les deux boulons sans les serrer,
  • l’axe de rotule dans le porte-fusée et serrer l’écrou de la clavette.

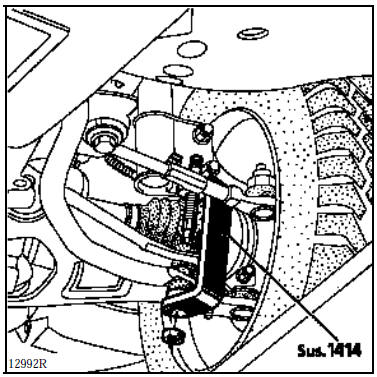

Remonter la barre anti-devers et mettre en place les écrous de fixation, pour cela utiliser l’outil Sus. 1414 (voir méthode barre anti-devers).

Cet outil permet de comprimer le silentbloc pour mettre en place l’écrou.

NOTA : faire travailler la suspension et serrer les écrous de fixation

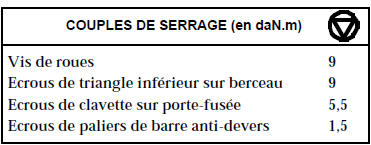

NOTA : faire travailler la suspension et serrer les écrous de fixation de bras et de palier de barre anti-devers aux couples préconisés (position de serrage : à vide)
