DIAGNOSTIC - FICHE XRBAG

Prétensionneur seul

  1. Boîtier indépendant

  2.  Siège conducteur

  3.  Siège passager

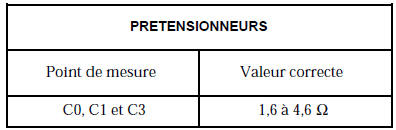

  4.  Prétensionneurs

  5. + 12 V,  Masse

Valeur correcte d’isolement : affichage ≥ 100 h ou 9999 clignotant

Valeur correcte d’isolement : affichage ≥ 100 h ou 9999 clignotant

DIAGNOSTIC - FICHE XRBAG

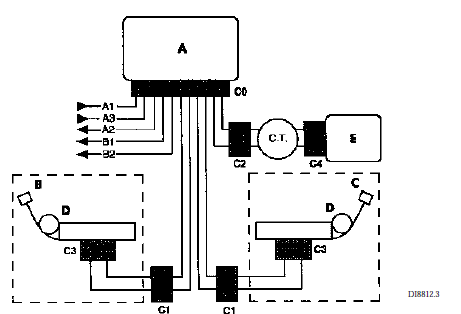

Prétensionneur et airbag conducteur

  1. Boîtier centralisé

  2.  Siège conducteur

  3.  Siège passager

  4.  Prétensionneurs

  5.  Allumeur airbag conducteur

CT Contacteur tournant

CT Contacteur tournant
A1 +12 Volts
A3 Masse
A2 Voyant
B1, B2 Prise diagnostic

Valeur correcte d’isolement : affichage ≥ 100 h ou 9999 clignotant

Valeur correcte d’isolement : affichage ≥ 100 h ou 9999 clignotant

DIAGNOSTIC - FICHE XRBAG

Prétensionneur, airbag conducteur et passager

  1. Boîtier centralisé

  2. Siège conducteur

  3. Siège passager

  4. Prétensionneurs

  5. Allumeur airbag conducteur

  6. Allumeur airbag passager

CT Contacteur tournant

CT Contacteur tournant
A1 +12 Volts
A3 Masse
A2 Voyant
B1, B2 Prise diagnostic

Valeur correcte d’isolement : affichage ≥ 100 h ou 9999 clignotant

Valeur correcte d’isolement : affichage ≥ 100 h ou 9999 clignotant
