Revue technique automobile Renault Kangoo: Carter inférieur

Revue technique automobile Renault Kangoo / Moteur et périphériques / Ensemble moteur et bas moteur / Carter inférieur

Moteur D7F

Mettre le véhicule sur un pont deux colonnes.

Mettre le véhicule sur un pont deux colonnes.

Débrancher la batterie.

Vidanger le moteur.

Déposer :

  • la sonde de niveau d’huile à l’aide d’une clé demi-lune de 19,
  • la tôle de protection moteur-boîte de vitesses.

Déposer les vis de fixation du carter inférieur.

Déposer les vis de fixation du carter inférieur.

Tourner le carter inférieur vers l’arrière du véhicule pour pouvoir dégager la crépine de la pompe à huile du cloisonnage du carter inférieur.

Nettoyer les plans de joints sans gratter les surfaces en aluminium.

REPOSE

Procéder en sens inverse de la dépose avec pose d’un nouveau joint.

Moteurs E7J / F8Q

DEPOSE

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Vidanger le moteur.

Déposer :

  • les roues avant,
  • l’écrou et la vis à came de la chape de direction après avoir repoussé le protecteur,

  • les fixations des rotules inférieures ainsi que celles de direction pour le moteur E7J,
  • les tirants berceau caisse,
  • la commande de vitesse côté boîte,
  • le boulon (1) et dévisser, sans le déposer, le boulon (2) de la biellette de reprise de couple,

  • les fixations inférieures du bouclier,
  • la descente d’échappement pour le moteur F8Q.

Particularités du moteur E7J

Déposer :

  • l’écran thermique du collecteur d’échappement,
  • le pot catalytique,
  • la protection du volant moteur,
  • les fixations de la canalisation de direction assistée sur le carter-cylindres et le support multifonctions.

Moteurs tous types

Déposer :

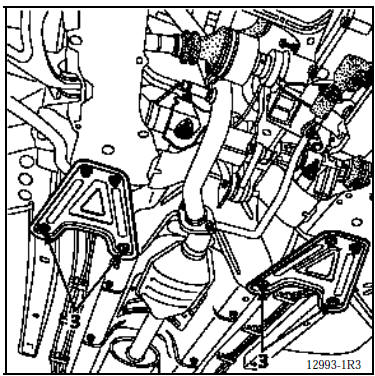

  • les vis de fixation (3),
  • les vis de fixation du berceau et mettre en place au fur et à mesure les tiges filetées Mot. 1233-01.

Descendre progressivement le berceau à l’aide des tiges filetées Mot. 1233-01

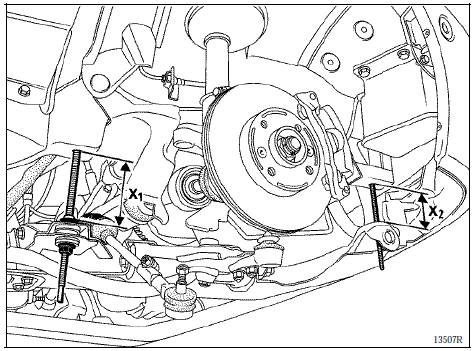

Descendre progressivement le berceau à l’aide des tiges filetées Mot. 1233-01 jusqu’à atteindre environ les cotes X1 et X2.

Moteur E7J

Moteur E7J

X1 = 9 cm X2 = 12 cm

Moteur F8Q

X1 = 7 cm X2 = 9 cm

Déposer le carter inférieur.

REPOSE

Nettoyer le carter inférieur.

Moteur E7J

Appliquer le cordon de RHODORSEAL 5661 d’une largeur de 3 mm environ suivant le schéma cidessous.

Ne pas oublier de remplacer les deux joints demilune de chaque côté du carter.

Ne pas oublier de remplacer les deux joints demilune de chaque côté du carter.

Moteur F8Q

Monter le joint neuf après vente.

Effectuer la repose en sens inverse de la dépose.
