Avant d’entreprendre la réparation de la carrosserie d’une voiture, même paraissant légèrement accidentée, il est nécessaire d’effectuer une série de contrôles :
CONTROLE VISUEL
Ce contrôle consiste à examiner le soubassement du véhicule aux abords des fixations mécaniques et dans les zones fusibles ou vulnérables de façon à détecter la présence de plis de déformation.
CONTROLE A LA PIGE
Le contrôle visuel peut être complété par un contrôle à la pige qui permettra par comparaisons symétriques de mesurer certaines déformations (pour plus de détail sur chaque point à contrôler, se reporter au paragraphe banc de réparation ci-après).
CONTROLE DE LA GEOMETRIE DES TRAINS ROULANTS
C’est le seul contrôle qui permet de déterminer si le choc subi par le véhicule a ou n’a pas affecté le comportement routier de celui-ci.
Important : il ne faut pas négliger, dans les cas limite, le contrôle des éléments de train roulant qui pourraient également avoir subi des déformations.
Par principe, aucun élément soudé constitutif de la coque ne doit être remplacé sans s’être assuré que le soubassement n’a pas été affecté par le choc.

POINTS DE PIGEAGE
Point G1 :
Partie arrière de longeron avant.

La référence de départ pour le contrôle des points (C) et (C1).
Points C et C1 :
Fixation avant de berceau et extrémité avant de longeron.

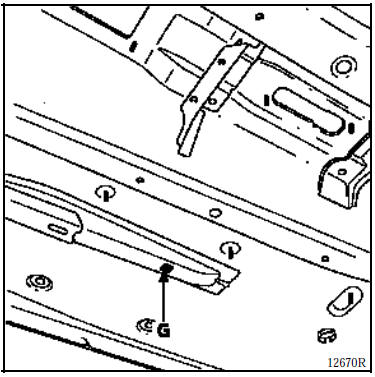

Point G :
Extrémité arrière de longeron avant.

La référence de départ pour le contrôle des points (A) et (B).
Point B :
Point avant de train arrière.

Point J :
Extrémité arrière de longeron arrière.
Côté droit

Nécessite la dépose partielle de la bride de fixation du silencieux d’échappement.
Côté gauche

Nécessite la dépose partielle de la fixation de goulotte à carburant.
Appareillage d’assistance electrique
Support rela
POSITION ET AFFECTATION (Platine la plus complète)
Les relais sont situés au dessus de la platine fusibles dans le
bas de la planche de bord. Pour y accéder, ouvrir le portillon de la platine fusibles.
Bruiteur d’oubli d’éclairage
Ca ...
Réglage des faisceaux lumineux
La commande 1 permet de corriger
la hauteur des faisceaux en fonction
de la charge.
Tournez la commande 1 vers la gauche
pour baisser les projecteurs et
vers la droite pour les lever.
(1) Etat de chargement atteignant la masse maximum autorisée. ...
Fiche XR25
PRESENTATION DE LA FICHE XR25 N° 53
SYMBOLISATION DES BARREGRAPHES
De défauts (toujours sur fond coloré) :
Si allumé,
signale un défaut sur le produit diagnostiqué. Le texte associé définit le défaut.
Ce barregraphe peut &e ...
