Revue technique automobile Renault Kangoo: Effets client (version diesel)
CONSIGNES Ne consulter ces effets client qu’après un contrôle complet à la valise XR 25
Arbre de Localisation de Pannes (version diesel)
CONSIGNES Les lignes K et L sont partagées entre plusieurs calculateurs, ce qui peut les perturber. Si l’incident persiste, il serait judicieux de vérifier s’ils ne pertubent pas les lignes K et L.
APRES REPARATION Lorsque la communication est établie, traiter les barregraphes de défaut éventuellement allumés.
Faire un contrôle de conformité.

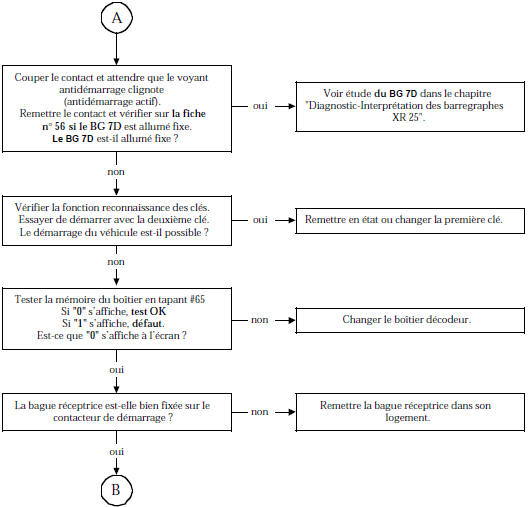

ALP 2 CONTACT MIS, LE VOYANT ANTIDEMARRAGE CLIGNOTE EN PERMANENCE (démarrage impossible)
CONSIGNES Sans
APRES REPARATION Faire un contrôle de conformité.
Vérifier la fonctionnalité du système antidémarrage.
Faire un effacement des défauts G0**.
APRES REPARATION Faire un contrôle de conformité.
Vérifier la fonctionnalité du système antidémarrage.
Faire un effacement des défauts G0**.
APRES REPARATION Faire un contrôle de conformité.
Vérifier la fonctionnalité du système antidémarrage.
Faire un effacement des défauts G0**.
ALP 3 LE VOYANT ANTIDEMARRAGE RESTE ALLUME FIXE PLUS DE 30 SECONDES CONSECUTIVES CONTACT MIS
CONSIGNES Sans
APRES REPARATION Faire un contrôle de conformité.
Vérifier la fonctionnalité du système antidémarrage.
Faire un effacement des défauts G0**.
ALP 4 A LA MISE DU CONTACT, LE VOYANT ANTIDEMARRAGE S’ALLUME 3 SECONDES PUIS S’ETEINT, MAIS LE VEHICULE NE DEMARRE PAS
CONSIGNES Sans
APRES REPARATION Faire un contrôle de conformité.
Vérifier la fonctionnalité du système antidémarrage.
Faire un effacement des défauts G0**.
ALP 5 LE VOYANT ANTIDEMARRAGE RESTE TOUJOURS ALLUME FIXE (même contact coupé) OU RESTE TOUJOURS ETEINT
CONSIGNES Vérifier que l’apprentissage du boîtier décodeur a bien été fait.
APRES REPARATION Faire un contrôle de conformité.
Vérifier la fonctionnalité du système antidémarrage.
Faire un effacement des défauts G0**
ALP 6 LE VEHICULE NE DEMARRE PAS
CONSIGNES Sans
APRES REPARATION Faire un contrôle de conformité.
Vérifier la fonctionnalité du système antidémarrage.
Faire un effacement des défauts G0**.
Effets client (version essence)
CONSIGNES Ne consulter ces effets client qu’après un contrôle
complet à la valise XR 25
Arbre de Localisation de Pannes (version essence)
ALP 1 PAS DE COMMUNICATION VALISE ...
Contrôle de conformité
CONSIGNES En cas d’allumage d’un barregraphe de défaut, se
reporter à l’arbre de diagnostic correspondant.
...
