INTRODUCTION

Le remplacement de cette pièce est une opération pour une collision latérale et complémentaire au :

1 - Pour un choc latéral avant :
pied avant

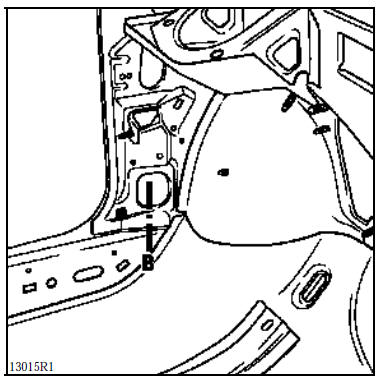

Remplacement partiel suivant coupe A (voir dessin ci-après)

2 - Pour un choc latéral arrière : doublure de panneau latéral
renfort de pied milieu
bas de caisse
Remplacement partiel suivant coupe A (voir dessin ci-après)

Dans l’opération décrite, ci-après, vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.

Les informations concernant les autres pièces seront traitées dans leur chapitre respectif.

Il sera nécessaire de commander en supplément le renfort de bas de caisse.

COMPOSITION DE LA PIÈCE M.P.R.

  1.  - Fermeture de bas de caisse

  2.  - Renfort de bas de caisse

LISTE DES LIAISONS :

LISTE DES LIAISONS :

Doublure de pied avant
Plancher latéral
Traverse de siège
Longeron arrière
Plancher arrière partie arrière

PIECES CONCERNEES (épaisseur en mm) :

  1. Fermeture de bas de caisse 1,2

  2. Côté d’auvent doublure de pied 1

  3. Plancher latéral 0,8

  4. Traverse de siège avant 1

  5. Fermeture de bas de caisse partie arrière 1,5

  6. Traverse latérale avant 1

  7. Bas de caisse 0,8
