INTRODUCTION

Le remplacement de cette pièce est une opération suite à une collision latérale, complémentaire au remplacement de la fermeture de bas de caisse.

Dans l’opération décrite ci-après, vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.

Les informations concernant les autres pièces seront traitées dans leur chapitre respectif.

L’utilisation du banc de réparation est indispensable.

COMPOSITION DE LA PIÈCE M.P.R.

Pièce assemblée avec entretoise de siège avant.

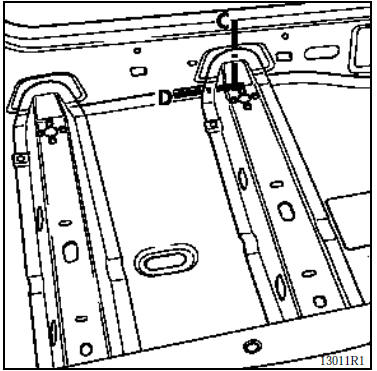

LISTE DES LIAISONS :

LISTE DES LIAISONS :

Plancher latéral
Longeron avant partie arrière
Fermeture de bas de caisse

PIECES CONCERNEES (épaisseur en mm) :

  1. Traverse sous siège avant 1

  2.  Plancher 1

  3. Longeron avant partie arrière 1,8

  4. Fermeture de bas de caisse 1,2

  5. Tunnel 1,2
