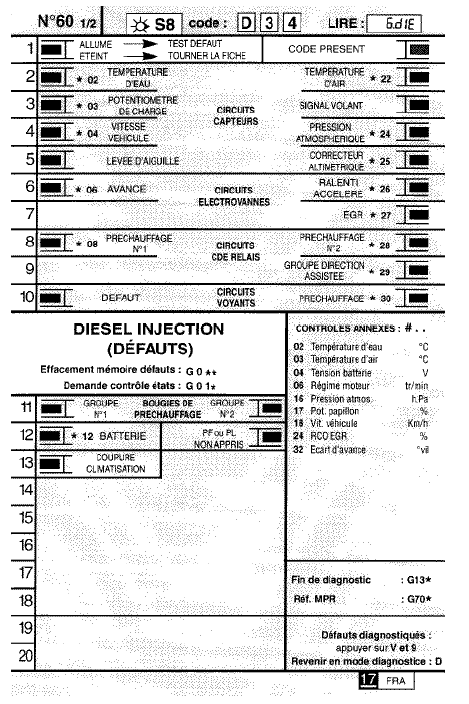

PRESENTATION DE LA FICHE XR25 N° 60 COTE 1/2
PRESENTATION DE LA FICHE XR25 N° 60 COTE 2/2
SYMBOLISATION DES BARREGRAPHES
DE DEFAUTS (toujours sur fond coloré)
Si allumé,
signale un défaut sur le produit diagnostiqué. Le texte associé définit le défaut.
Ce barregraphe peut être :
Allumé fixe : défaut présent.
Allumé clignotant : défaut mémorisé.
Eteint : défaut absent ou pas diagnostiqué.
D’ETATS (toujours sur fond blanc)
Barregraphe
toujours situé en haut à droite.
Si allumé, signale l’établissement du dialogue avec le calculateur du produit.
S’il reste éteint :
Le code n’existe pas.
Il y a un défaut de l’outil, du calculateur ou de la liaison XR25 / calculateur.
La représentation des barregraphes suivants indique leur état initial : Etat initial : (contact mis, moteur arrêté, sans action opérateur)
est allumé lorsque la fonction ou la condition précisée sur la fiche est réalisée.
s’éteint lorsque la fonction ou la condition précisée sur la fiche n’est plus réalisée.
PRECISIONS COMPLEMENTAIRES
Certains barregraphes possèdent une *. La commande *.., lorsque le barregraphe est allumé, permet d’afficher des informations complémentaires sur le type de défaut ou d’état survenu.
Dispositif de soufflage d’air
DEPOSE
Le remplacement du dispositif de soufflage d’air ne peut s’effectuer
qu’après dépose de l’évaporateur (voir chapitre "Evaporateur").
Déposer les deux vis de fixation du groupe de motoventilateur de chauffage.
Extraire celui-ci.
REPOSE
Le rem ...
Plaques d’identification moteur
Les indications figurant sur la plaque moteur C ont à rappeler dans toutes
vos lettres ou commandes.
(emplacement différent suivant motorisation)
Type du moteur.
Indice du moteur.
Numéro du moteur.
Caractéristiques moteurs ...
Interprétation des états et paramètres
DIAG 1
Fiche n° 27
TENSION DE BATTERIE
Aide XR25 : Tension de batterie sous contact, Mini < # 04 < Maxi
Tension de batterie au ralenti, Mini < # 04 < Maxi
CONSIGNES Aucun barregraphe de défaut ne doit être allumé.
Sans consommateur
Sous contact
Si # 04 ...
