INTRODUCTION

Le remplacement de cette pièce est une opération complémentaire à la jupe arrière. Elle s’effectue partiellement.

Dans l’opération décrite, ci-après, vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.

Les informations, concernant les pièces dont celleci est complémentaire, seront traitées dans leurs chapitres respectifs (voir sommaire).

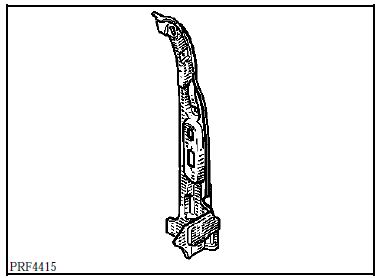

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

  •  allonge de panneau latéral,

  •  support de feux avec goujons et écrous soudés,

  •  contre-lame de bouclier,

  •  renfort d’équilibreur de hayon,

  •  écrous soudés,

  •  renfort de charnière supérieure.

IMPORTANT : la pièce M.P.R. nécessite une découpe avant montage

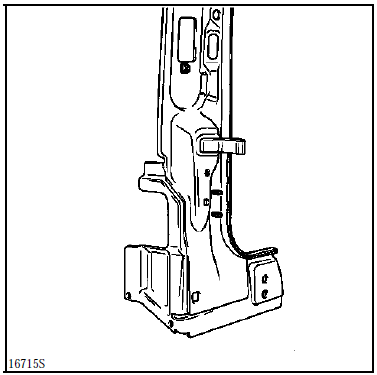

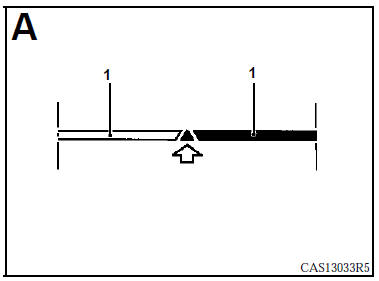

IMPORTANT : la pièce M.P.R. nécessite une découpe avant montage au niveau de l’allonge de panneau latéral assemblée (voir schéma ci-après).

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1.  Gouttière de panneau latéral support de feux 1,5

  2.  Vis de diamètre 8 mm clé de 13

  3.  Rivet acier

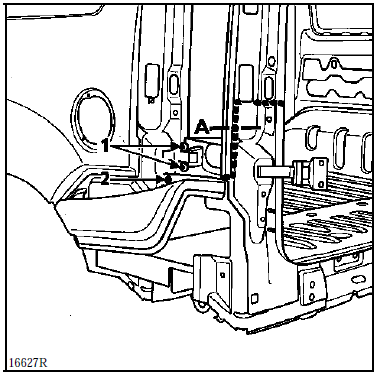

DEPOSE - REPOSE

  1. Déposer les deux vis

  2. Percer le rivet
