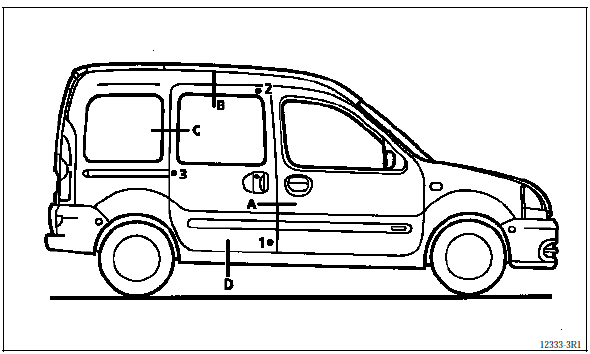

Jeux d’ouvertures :
= 4,5 mm
= 4 mm
= 4 mm
= 6 mm

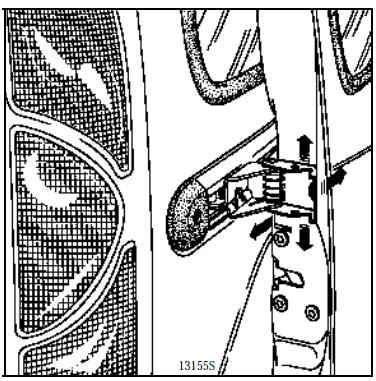

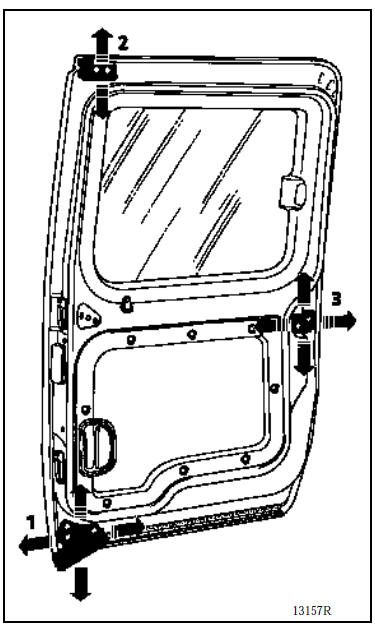

Régler en hauteur le support inférieur de façon à obtenir les jeux B et D.
Régler le support supérieur de façon à répartir le jeu (A).
Régler le support intermédiaire de façon à obtenir les jeux A et C.
Schéma de principe général des circuits de freinage
NOTA : le schéma suivant est un schéma de principe général ; il ne
faut en aucun cas le prendre comme référence pour les piquages et l’affectation
des circuits. Lors du remplacement d’un des éléments constitutifs du circuit de
freinage d ...
Passage de roue
INTRODUCTION
Le remplacement de cette pièce est une opération complémentaire
au remplacement du côté d’auvent (doublure de pied) pour une collision avant.
Elle nécessite de remplacer également les renforts supérieurs de côté dâ ...
Diagnostic - Fiche XR25
KANGOO TOUS TYPES
PRESENTATION DE LA FICHE XR25 N° 61
REPRESENTATION DES BARREGRAPHES
REPRESENTATION DES DEFAUTS (toujours sur fond coloré)
Si allumé,
signale un défaut sur le produit diagnostiqué, le texte associé définit le défaut.
REPRE ...
