Revue technique automobile Renault Kangoo: Collecteur d’admission
Moteur D7F
La dépose - repose ne présente pas de particularité.
Moteur E7J
DEPOSE
Déposer :
- le filtre à air,
- la rampe d’injection (voir chapitre 13).
Lever le véhicule.
Déposer la béquille (1) (pour accéder à la vis fixant la béquille sur le côté droit du véhicule, déposer le pare-boue et la roue droite).
Baisser le véhicule.
Déposer la manche à air (A) reliant le boîtier papillon au filtre à air.
Débrancher le câble d’accélérateur et les connecteurs électriques (2) branchés sur le boîtier papillon.

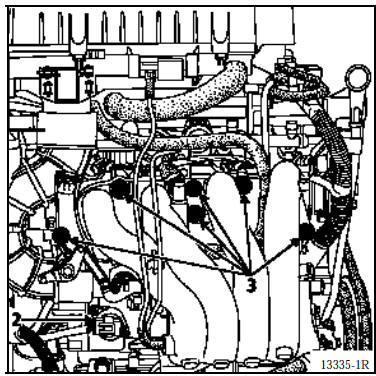

Déposer les vis et les écrous (3) fixant le collecteur.
Déposer les deux vis (4) fixant la patte de fixation au carter-cylindres.
Extraire le collecteur.
REPOSE
Changer les joints du collecteur d’admission.
Pour la repose, pratiquer dans le sens inverse de la dépose.
