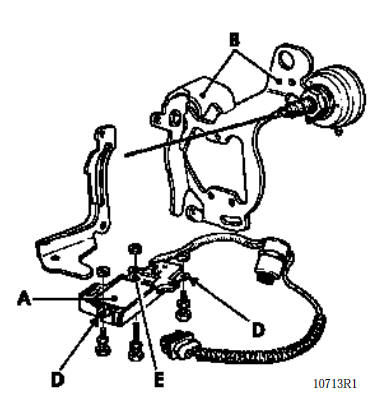

Sur ces véhicules, le remplacement de l’électrovanne et de son électronique codée (A) nécessite de déposer la pompe d’injection du moteur.
DEPOSE
Pompe à l’établi, déposer les ferrures de protection (B).
Celles-ci sont fixées par des vis sécables qui pourront être déposées soit :
REPOSE
Serrer l’électrovanne de stop à 2 daN.m.
Remettre en place un capuchon thermorétractable sur l’électrovanne de stop en respectant le passage du câblage.
Reposer les ferrures à l’aide de vis sécables en respectant leur emplacement ainsi que celui des entretoises (selon montage).
ATTENTION : à l’aide d’une clé dynamométrique, serrer les vis au couple puis sectionner les têtes de vis par flexion à l’aide d’un tube engagé dans les têtes de vis.
Emplacement des vis :
D : Ø 5 x 25 mm ; couple = 0,55 daN.m
C et F : Ø 6 x 40 mm ; couple = 1,2 daN.m
E : Ø 5 x 33 mm ; couple = 0,55 daN.m
Remettre en place le câble de poumon de ralenti accéléré et serrer le serre-câbles en laissant un jeu de 2 mm.
Reposer la pompe d’injection sur le moteur.
Poumon de ralenti accéléré
Potentiomètre de chargeSchéma électrique
MOTEUR D7F
MOTEUR F8Q
MOTEUR E7J
MOTEURS D7F/F8Q et E7J
120 Calculateur injection
171 Embrayage conditionnement d’air
206 Manocontact de commande d’air
225 Prise diagnostic
234 Relais groupe motoventilateur
236 Relais pompe carburant
248 Thermocontact groupe motoventilateur ...
