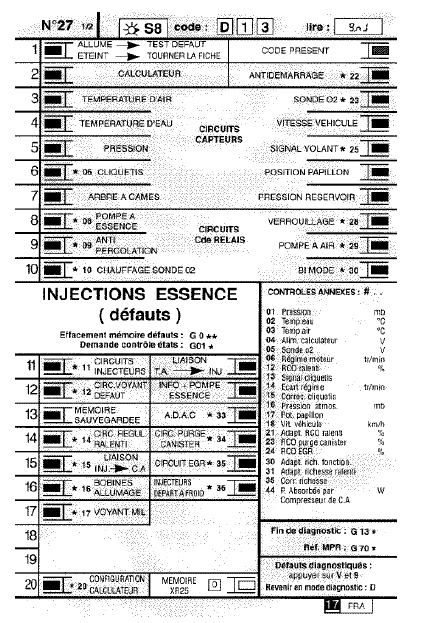

PRESENTATION DE LA FICHE XR25 N° 27 COTE 1/2
PRESENTATION DE LA FICHE XR25 N° 27 COTE 2/2
PRESENTATION DES BARREGRAPHES
S’allume lorsque le dialogue est établi avec le calculateur du produit, s’il reste éteint :
le code n’existe pas,
il y a un défaut de la ligne ou de l’outil ou du calculateur.
PRESENTATION DES DEFAUTS (toujours sur fond coloré)
Si
allumé, signale un défaut sur le produit diagnostiqué, le texte associé définit
le défaut.
Si éteint,
signale la non-détection de défaut sur le produit diagnostiqué.
PRESENTATION DES ETATS (toujours sur fond blanc)
Moteur arrêté, sous contact, sans action opérateur
Les barregraphes d’état sur la fiche sont représentés dans l’état où ils doivent se trouver moteur arrêté, sous contact, sans action opérateur
Si sur la fiche, le barregraphe est représenté
la valise doit donner
comme information
Si sur la fiche, le barregraphe est représenté
la valise doit donner
comme information
Si sur la fiche, le barregraphe est représenté
la valise doit donner
comme information soit
soit
Moteur tournant
Eteint
lorsque la fonction ou la condition précisée sur la fiche n’est plus réalisée.
Allumé
lorsque la fonction ou la condition précisée sur la fiche est réalisée.
La fiche n° 27 est une fiche générique utilisée pour plusieurs moteurs.
Les différents moteurs n’utilisent pas tous les barregraphes. Pour connaître les barregraphes traités par le calculateur d’injection, après être entré en dialogue, taper simultanément sur les touches V et 9.
Les barregraphes traités s’allumeront :
fixe, s’il s’agit de barregraphes de défaut non mémorisables ou, s’il s’agit de barregraphes d’état,
clignotant, s’il s’agit de barregraphes de défaut mémorisables.
Pour revenir en mode diagnostic, taper sur la touche D.
Pompe électrique lave-vitre
Ce véhicule est équipé d’une pompe électrique bidirectionnelle (E)
qui permet d’alimenter en liquide à partir du même réservoir, soit le lave-vitre
avant, soit le lave-vitre arrière suivant l’alimentation électrique des deux voies ...
Etanchéité et insonorisation
Eclate
Etancheite de caisse
Joints d’ouvrants latéraux
Pour des raisons de standardisation, le m.P.R. Ne livrera que des
joints de porte avant.
Il sera nécessaire de couper une longueur de 189 mm ± 15 pour l’adapter à une
porte coulissante.
Joint de coffre
...
Légende des vignettes
Couper au burin
Meuler le cordon ou les points de soudure
Meuleuse droite équipée d’un disque bakélite
Ø 75, épaisseur 1,8 à 3,2 mm.
Fraiser les points de soudure Meuleuse droite 20 000 tr/min. équipé ...
