Revue technique automobile Renault Kangoo: Implantation des éléments

Revue technique automobile Renault Kangoo / Moteur et périphériques / Allumage - injection / Injection / Implantation des éléments

Moteur D7F

  1. Calculateur d’injection
  2. Contacteur à inertie

  1. Capteur de pression absolue
  2. Potentiomètre de position papillon
  3. Moteur pas à pas de régulation de ralenti
  4. Capteur de température d’air

  1. Capteur de cliquetis
    (couple de serrage : 2,5 daN.m)

  1. Electrovanne de recyclage des vapeurs de carburant
  2. Capteur de température d’eau

1 Bobine

1 Bobine
19 Condensateur antiparasitage

H Relais de verrouillage

H Relais de verrouillage
K Relais de pompe à carburant

3 Sonde à oxygène

3 Sonde à oxygène
(couple de serrage : 5 daN.m)

17 Pressostat de DA

17 Pressostat de DA

Moteur E7J

Moteur E7J

8 Calculateur d’injection
9 Contacteur à inertie

3 Capteur de cliquetis

3 Capteur de cliquetis
(couple de serrage : 2,5 daN.m)

12 Capteur de température d’eau

12 Capteur de température d’eau

Moteur E7J

Moteur E7J

1 Electrovanne de recyclage des vapeurs de carburant
14 Bobine cylindre 2-3
16 Bobine cylindre 1-4
18 Condensateur antiparasitage

4 Capteur de pression absolue

4 Capteur de pression absolue
5 Moteur pas à pas de régulation de ralenti
7 Capteur de température d’air

6 Potentiomètre de position papillon

6 Potentiomètre de position papillon

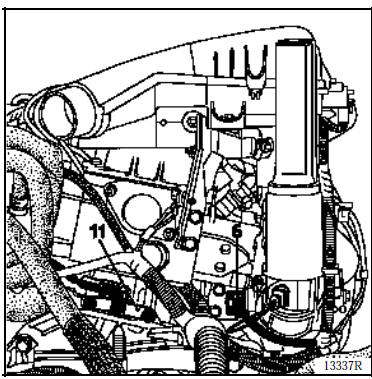

11 Capteur de point mort haut

13 Sonde à oxygène

13 Sonde à oxygène
(couple de serrage : 4,5 daN.m)

15 Pressostat de direction assistée

15 Pressostat de direction assistée

K Relais groupe motoventilateur (version CA)

K Relais groupe motoventilateur (version CA)
L Relais pompe à carburant
M Relais groupe motoventilateur (version sans CA) ou petite vitesse GMV (avec CA)

Gestion centralisée de la température d’eau

    Généralités
    Moteur D7F PARTICULARITES DE L’INJECTION MULTIPOINTS Calculateur 35 voies de marque SAGEM ou MAGNETI MARELLI véhicule sans option.  Calculateur 55 voies de marque SAGEM, de type S ...

    Gestion centralisée de la température d’eau
    Moteur D7F Moteur E7J 244 Sonde de température d’eau injection et indication température d’eau au tableau de bord. Sonde 3 voies, deux pour l’information tempéra ...
