INTRODUCTION
Le remplacement de cette pièce est une opération de base pour un choc arrière.
Dans l’opération décrite, ci-après, vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.
Les informations concernant les autres pièces seront traitées dans leur chapitre respectif.

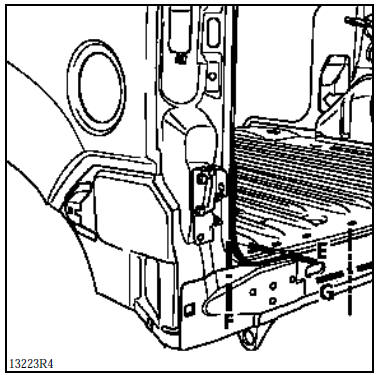

Cette pièce peut être remplacée partiellement (voir coupe et dessin ci-dessous).
COMPOSITION DE LA PIÈCE M.P.R.
Pièce seule.


LISTE DES LIAISONS :
Jupe arrière
Traverse extrême arrière
Gouttière de panneau latéral
Plancher
Gousset inférieur de pied arrière
PIECES CONCERNEES (épaisseur en mm) :
Jupe arrière 1
Traverse extrême arrière 1,2
Gouttière de panneau latéral 1,5
Plancher 0,8
Allonge de panneau d’aile arrière 1


















Allonge de panneau d’aile arrière
Dessus de caisseRotule de bras inférieur
DEMONTAGE
En cas de détérioration du soufflet, il est impératif de remplacer la rotule
complète.
Procéder de la même façon que pour la dépose du bras inférieur.
Desserrer sans déposer les deux boulons de fixation (3) du bras su ...
Fiche XR25
PRESENTATION DE LA FICHE XR25 N° 27 COTE 1/2
PRESENTATION DE LA FICHE XR25 N° 27 COTE 2/2
REPRESENTATION DES BARREGRAPHES
S’allume
lorsque le dialogue est établi avec le calculateur du produit, s’il reste éteint
:
le code n’existe pas,
il ...
Doublure de panneau latéral
INTRODUCTION
Le remplacement de cette pièce est une opération complémentaire
au panneau d’aile ou au panneau latéral pour un choc latéral arrière.
Elle nécessite de remplacer également le renfort de pied milieu, pied de porte
qui sera &ag ...
