INTRODUCTION

Le remplacement de cette pièce est une opération de base pour un choc latéral arrière.

Cette pièce se remplace partiellement (voir dessin et méthode ci-après) Dans l’opération décrite, ci-après, vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.

Les informations concernant les autres pièces seront traitées dans leur chapitre respectif.

Cette pièce peut être remplacée de deux façons :

  1.  - Coupe A-A (décrite ci-après)

  2.  - Coupe B-B (se reporter à l’opération N du pied avant)

COMPOSITION DE LA PIÈCE M.P.R.

Pièce seule.

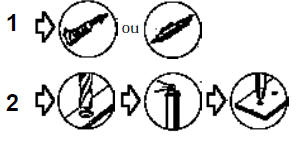

LISTE DES LIAISONS :

LISTE DES LIAISONS :

Doublure de côté de caisse
Fermeture de bas de caisse partie arrière
Fermeture de bas de caisse partie avant

PIECES CONCERNEES (épaisseur en mm) :

  1.  Bas de caisse gauche 0,8

  2.  Doublure de côté de caisse 0,7

  3.  Fermeture de bas de caisse partie arrière 1,2

  4.  Fermeture de bas de caisse partie avant 1,2
