Certaines places ne sont pas autorisées à l’installation d’un siège enfant.
Les schémas en pages suivantes vous indiquent où fixer un siège enfant.
Les types de siège enfant mentionnés peuvent ne pas être disponibles. Avant d’utiliser un autre siège enfant, vérifiez auprès du fabricant qu’il se monte.
! Montez le siège enfant de préférence
sur un siège arrière. Assurez-vous que l’installation du siège enfant dans le véhicule ne risque pas de le déverrouiller de son embase. Si vous devez enlever l’appui-tête, assurez-vous qu’il est bien rangé afin qu’il ne se transforme pas en projectile en cas de freinage brutal ou de choc. Fixez toujours le siège enfant au véhicule même non utilisé afin qu’il ne se transforme pas en projectile en cas de freinage brutal ou de choc. |
En place avant
Le transport d’enfant en place passager avant est spécifique à chaque pays.
Consultez la législation en vigueur et suivez les indications des schémas en pages suivantes.
Avant d’installer un siège enfant à cette place (si autorisé) :
Ne modifiez plus ces réglages après l’installation du siège enfant.
! RISQUE DE MORT OU DE BLESSURES GRAVES : avant d’installer un siège enfant à cette place, vérifiez que l’airbag est bien désactivé (reportez-vous au paragraphe «Sécurité enfants : désactivation, activation airbag passager avant » en chapitre 1). |
En place arrière
Une nacelle s’installe dans le sens transversal du véhicule et utilise au minimum deux places. Placez la tête de l’enfant du côté opposé à la porte.
Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route puis, reculez-le au maximum sans contact avec le siège enfant.
Pour la sécurité de l’enfant face à la route, ne reculez pas le siège qui est devant l’enfant au-delà du milieu de glissière, n’inclinez pas trop le dossier (25° maximum) et relevez le siège le plus possible.
Vérifiez que le siège enfant face à la route est appuyé sur le dossier du siège du véhicule et que l’appui-tête du véhicule ne gêne pas.
Appui-tête enfant convertible
Lorsque le véhicule en est équipé, l’appui-tête enfant et son rehausseur s’installent uniquement aux places arrière latérales.
Pour le montage et l’utilisation, reportez-vous à la notice de l’équipement

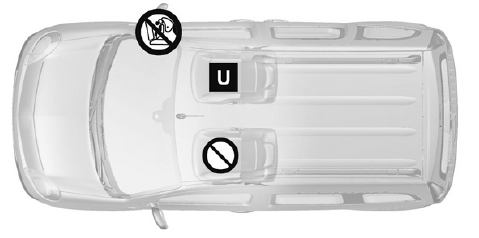

Version fourgon
Version fourgon
Siège enfant fixé à l’aide de la ceinture
Place
autorisant la fixation par ceinture d’un siège homologué « Universel ».
Place
interdisant l’installation d’un siège enfant.
Vérifiez
l’état de l’airbag avant d’installer un passager ou un siège enfant.
!
|
Version break
Version break
Siège enfant fixé à l’aide de la ceinture
Place
autorisant la fixation par ceinture d’un siège homologué « Universel »
;
Place
autorisant la fixation par ceinture uniquement d’un siège dos à la route homologué
« Universel ».
! RISQUE DE MORT OU DE BLESSURES GRAVES : avant d’installer un siège enfant dos route sur la place passager avant, vérifiez que l’airbag est bien désactivé (reportez-vous au paragraphe ? ?Sécurité enfants : désactivation, activation airbag passager avant » en chapitre 1). |
! L’utilisation d’un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l’enfant. Il risquerait d’être grièvement ou mortellement blessé |
Sièges enfant fixés à l’aide de la fixation ISOFIX
Place
autorisant la fixation d’un siège enfant ISOFIX.
Vérifiez
l’état de l’airbag avant d’installer un passager ou un siège enfant.
Place
interdisant l’installation d’un siège enfant.
Les places arrière sont équipées
d’un ancrage autorisant la fixation d’un siège enfant face à la route
ISOFIX universel.
Les ancrages sont situés dans le coffre et sont visibles.
La taille d’un siège enfant ISOFIX est repérée par une lettre :

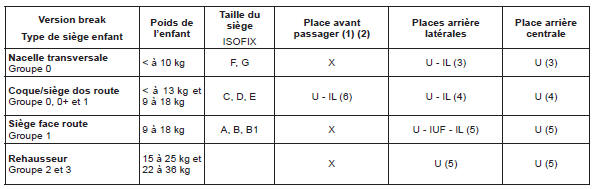

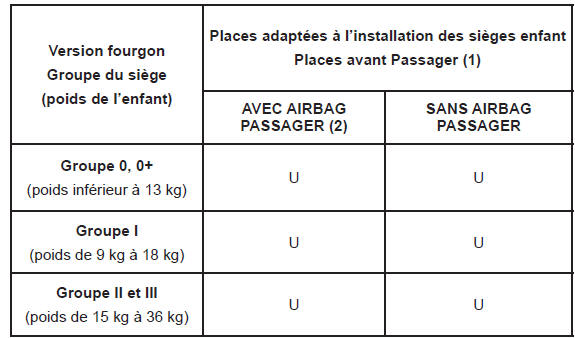

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur.
!
|
X = Place non autorisée à l’installation d’un siège enfant.
U = Place autorisant la fixation par ceinture d’un siège du commerce homologué « Universel » ; vérifiez qu’il se monte.
IUF/IL = Place autorisant, pour les véhicules qui en sont équipés, la fixation par attache ISOFIX d’un siège enfant homologué « Universel/semi-universel ou spécifique à un véhicule » ; vérifiez qu’il se monte.
