Suspension pendulaire

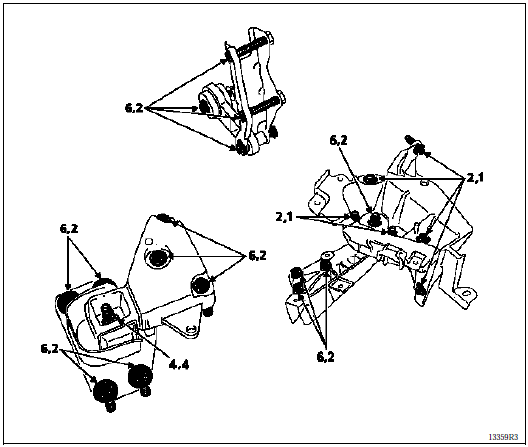

Moteur D7F
COUPLES DE SERRAGE (en daN.m)

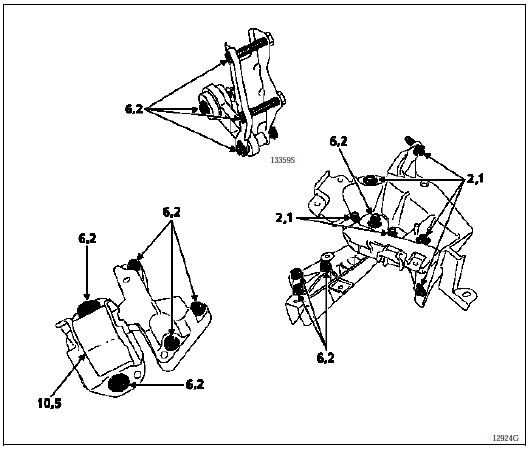

Moteur E7J
COUPLES DE SERRAGE (en daN.m)

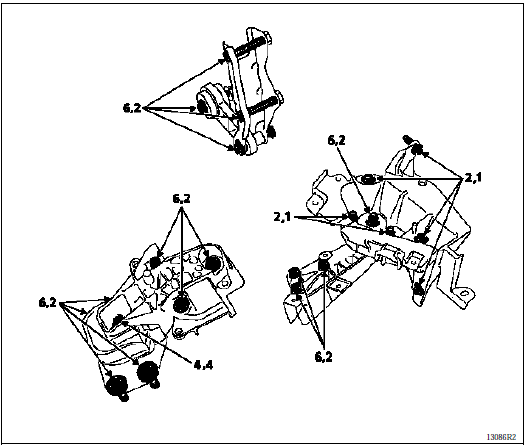

Moteur F8Q
COUPLES DE SERRAGE (en daN.m)


Pompe jauge
TransmissionOutillages spécifiques
Les points (A) et (B) sont les références de positionnement du gabarit
sur le véhicule.
Avant la mise en place, il est nécessaire de s’assurer lors du diagnostic, que
ces points sont corrects.
Les points (E), (F) et (G) et leur symétrique servent en premi ...
Garnitures de frein (tambour)
Composition du frein RAI (Rattrapage Automatique Incrémental).
A Segment primaire
B Segment secondaire
C Point fixe
P Pied de segment de frein
F RAI
Ressort de rappel supérieur
Ressort de rappel inférieur (de pied)
Maintien latéral
Ressort de rappel ...
Dispositif de soufflage d’air
DEPOSE
Le remplacement du dispositif de soufflage d’air ne peut s’effectuer
qu’après dépose de l’évaporateur (voir chapitre "Evaporateur").
Déposer les deux vis de fixation du groupe de motoventilateur de chauffage.
Extraire celui-ci.
REPOSE
Le rem ...
