DEPOSE DE L’ENSEMBLE MECANISME AVEC MOTEUR
S’assurer que le moteur est à l’arrêt fixe.
Débrancher la batterie.
Repérer la position repos des porte-raclettes.
Ouvrir le capot moteur.
Déposer :
les porte-raclettes à l’aide de l’outil spécialisé Elé. 1294-01,
le joint de la grille d’auvent,
la grille d’auvent après avoir déposé les deux caches latéraux et ses deux vis et débrancher le tuyau des lave-vitres.

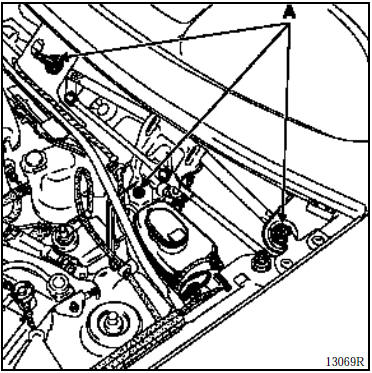

Déposer les trois fixations (A) du mécanisme.
Débrancher le moteur et dégager l’ensemble.
Particularités à la repose
S’assurer que le moteur est bien en position arrêt fixe avant de reposer les porte-raclettes.
Nettoyer les cannelures sur les axes des porteraclettes à l’aide d’une brosse métallique.
Reposer les porte-raclettes en plaçant le balai sur le repère réalisé lors de la dépose.
Remettre des écrous neufs et les serrer au couple de 1,8 daN.m (± 15 %) à l’aide d’une clé dynamométrique.
DEPOSE DU MOTEUR SEUL
S’assurer que le moteur est à l’arrêt fixe.
Débrancher la batterie.
Repérer la position repos des porte-raclettes.
Ouvrir le capot moteur.
Déposer :
les porte-raclettes à l’aide de l’outil spécialisé Elé. 1294-01,
le joint de la grille d’auvent,
la grille d’auvent après avoir déposé les deux caches latéraux et ses deux vis et débrancher le tuyau des lave-vitres.
Déposer :

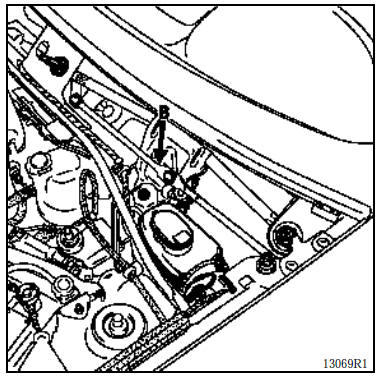

l’écrou de l’axe du moteur (B) et dégager la biellette après avoir repéré sa position,
les trois fixations du moteur.
Dégager le moteur après l’avoir débranché.
Particularités à la repose
Repositionner la biellette sur le moteur au repère fait au démontage.
S’assurer que le moteur est bien en position arrêt fixe avant de reposer les porte-raclettes.
Nettoyer les cannelures sur les axes des porteraclettes à l’aide d’une brosse métallique.
Reposer les porte-raclettes en plaçant le balai sur le repère réalisé lors de la dépose.
Remettre des écrous neufs et les serrer au couple de 1,8 daN.m (± 15 %) à l’aide d’une clé dynamométrique.
